西安高壓閥門廠每日推薦產品：清管閥
分類：
新聞資訊
作者：
XG-韓
來源：
原創
2021/11/26
瀏覽量
【摘要】：
公稱壓力 PN1.6-10MPa
適用溫度 -29℃～121℃
適用介質 水、油品、天然氣等
連接形式 法蘭
性能試驗 GB/T13927 JB/T9092
驅動方式 手動、蝸輪蝸桿傳動、電動等

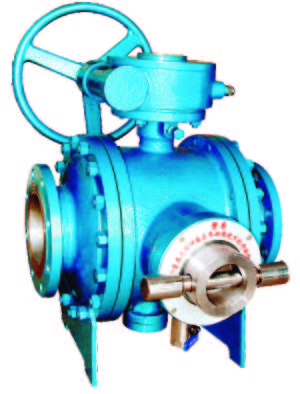

產品名稱：清管閥
產品型號：KTQ347-16～100C
性能特點：
1.頂裝式閥體設計實現閥門在線維修
2.閥桿不受球體推力作用，閥桿扭轉自如，閥門操作靈便
3.快開盲板操作方便
4.零泄漏
5聯鎖設計保證操作人員的安全性
6耐火安全設計，耐火試驗符合API6FA和API607標準要求
7.抗靜電設計
8.清洗設計
工作原理：
清管閥是一種作為清管器發射和接收裝置的新型閥門，它同時也具有通用兩位式截?cái)嗲蜷y的功能。使用清管閥并配合相應的清管器，可完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。清管閥能夠完全替代傳統使用的以清管器收發簡為核心的復雜的清射、接收裝置。
清管閥和傳統的清管設備比較具有明顯的優點，其結構緊湊、性能可靠、操作簡單、易于安裝維護、購置成本和運行成本更低。這些優點使清管閥應用于海上油氣田等空間狹小的場所尤為重要。
技術參數：
|
公稱通經 |
DN50-DN500 |
|
公稱壓力 |
PN1.6-10MPa |
|
適用溫度 |
-29℃～121℃ |
|
適用介質 |
水、油品、天然氣等 |
|
連接形式 |
法蘭 |
|
性能試驗 |
GB/T13927 JB/T9092 |
|
驅動方式 |
手動、蝸輪蝸桿傳動、電動等 |
主要零件及材質：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體、閥蓋 |
A126WCB |
|
2 |
球體 |
A216WCB+HCr |
|
3 |
閥桿 |
A182 F62 ANSI1040+HCr |
|
4 |
閥座 |
PTFE |
|
5 |
閥座支承 |
A182 F62 |
|
6 |
彈簧 |
A193 B7 |
|
7 |
螺母 |
A194 2H |
適用行業：
廣泛適用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃?xì)?、化肥、鹽堿、化纖、水務、環保、工業民用建筑以及核工業等領域管道系統。
